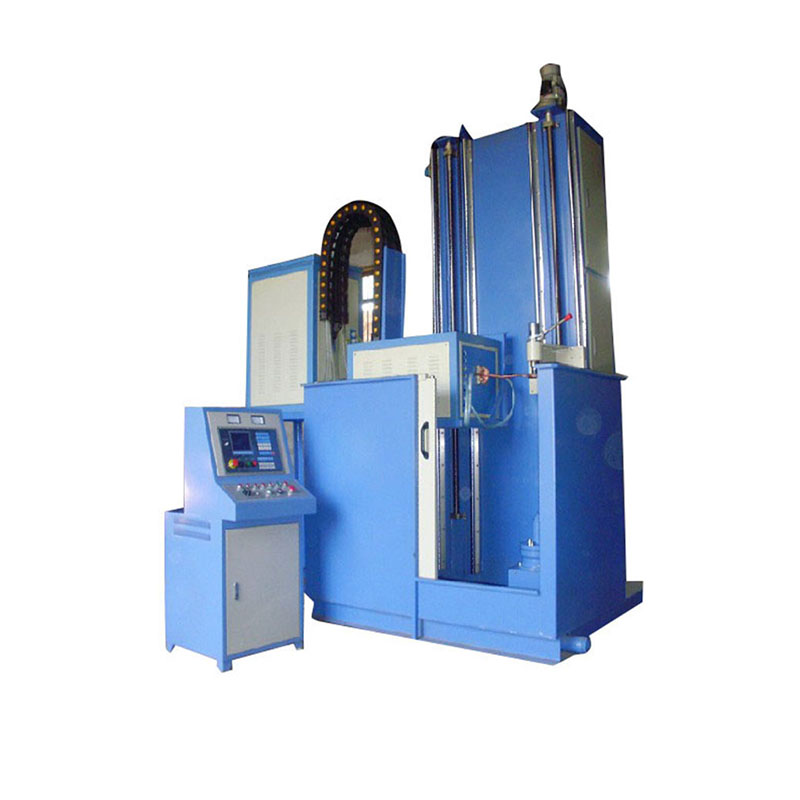

組成部分

1、床身部分：機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。

2、上頂尖調整機構:上頂尖調整采用電動調整，可實現不同長度工件的裝夾。

3、工作臺系統：采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，導向精度高，定位準確。

4、主軸旋轉系統：由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。

5、罩框：罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。

6、電氣控制部分：電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，電源進線：3相，380V，1.5Kw；可存儲二十種以上零件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性。

性能特點

1、立式數控淬火機床運行成本低。工件運轉驅動電機只需250W，整機耗電量不到機械設備的五分之一。

2、自動化程度高，生產效率高。

3、導軌采用直線軸承，精度高，摩擦小，壽命長。

4、配重裝置通過鏈輪、鏈條平衡重量。

5、采用型材結構機身，成本低，重量輕，經濟實用。

6、使用維護方便，故障率低，無滲漏現象，解決了老式機床老大難問題。

7、立式數控淬火機床可以控制加熱電源停止，開機，零件加熱時間，冷卻時間及旋轉速度和移動速度，并可與中頻淬火設備、超音頻感應淬火設備、高頻淬火電源聯機使用。
