高速鋼在淬火加熱中，尤其在鹽浴高溫加熱中，由于一次加熱工件多，工件加熱部位不同（與加熱電極距離不同）及中間部位鹽浴流通不暢等原因，易出現(xiàn)局部鉆頭產(chǎn)生過熱缺陷，影響產(chǎn)品質(zhì)量。生產(chǎn)企業(yè)通常采用檢驗區(qū)分法有三種，概述如下：

(1)永久變形區(qū)分法。該方法視變形大的鉆頭為過熱的，反之是不過熱的。采用金相法驗證，發(fā)現(xiàn)認為過熱鉆頭只有30%是真正過熱工件；而認為不過熱鉆頭經(jīng)金相檢驗發(fā)現(xiàn)，其中10%是過熱的。，可以說，永久變形法區(qū)分工件過熱準確性低，只是一種粗略區(qū)分方法。

(2)表面粗糙度區(qū)分法。根據(jù)淬火后高速鋼鉆頭表面粗糙度大小區(qū)分過熱與否，認為表面粗糙度大的是過熱工件，反之亦然。用金相法檢驗，發(fā)現(xiàn)不過熱工件有相當一部分是過熱的，其過熱程度為2 -3 級。由此可知，表面粗糙度區(qū)分法也是準確性較低的一種粗略區(qū)分方法。

(3)金相顯微鏡區(qū)分法。金相法是確定工件過熱的方法，準確性為99%；缺點是效率太低，不適合生產(chǎn)中批量檢查應用

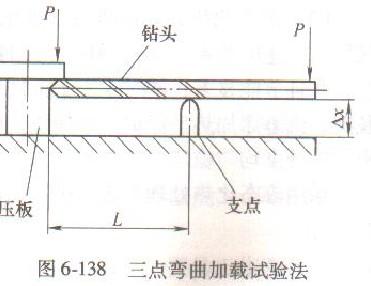

綜上所述，上述過熱區(qū)分法均不適于生產(chǎn)應用。經(jīng)生產(chǎn)試驗和實踐應用，推出一種新式檢驗區(qū)分高速鋼鉆頭過熱區(qū)分法——彈性變形區(qū)分法。彈性變形區(qū)分法，即對處理后的鉆頭進行三點彎曲加載荷試驗，使其發(fā)生彈性變形，根據(jù)鉆頭彈性變形量大小區(qū)分其是否過熱的方法。在載荷作用下，當彈性變形量約達△X/2時出現(xiàn)脆斷者，表明該鉆頭為過熱鉆頭。三點彎曲加載荷試驗法如圖6-138所示。該試驗方法經(jīng)金相法檢驗，合格鉆頭檢驗合格率達99.5%，過熱鉆頭檢驗合格率達99%。該方法適于生產(chǎn)中批量檢驗，每小時可區(qū)分1000 - 1500 支鉆頭。



實施彈性變形區(qū)分法的注意事項如下：

(1)利用彈性變形區(qū)分法時，其△x、L的大小依鉆頭大小規(guī)格可進行調(diào)整，以提高準確度。

(2)該方法適用于3mm以下整體淬火麻花鉆頭，而44mm以上鉆頭區(qū)分準確率略低。

(3)采用彈性變形區(qū)分法時發(fā)現(xiàn)，不過熱鉆頭中約有0.05%鉆頭有輕微過 熱鉆頭中約有0.05%鉆頭有輕微過，熱，而是存在表面缺口缺陷造成脆斷的。

生產(chǎn)中應用表明，彈性變形區(qū)分法用于高速鋼鉆頭過熱檢驗區(qū)分工作是一種效率高、準確性高、簡便易行的區(qū)分方法，該法可直接反映鉆頭的強度和韌性的大小，具有較高的信賴性和準確性，是一種簡便、實用的檢驗區(qū)分方法。
